Supporti corrimano Assist

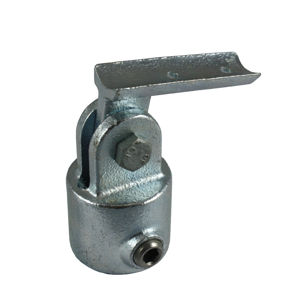

751 Supporto a sella in linea per corrimano su colonnina con snodo a cerniera
Per sostenere in linea tubi mancorrenti Ø 42,4 (1” ¼) montati su sostegni verticali da terra a colonnetta in presenza di variazioni di livello.
Presenta un elemento cerniera maschio compatibile con il corrispondente femmina del giunto Interclamp® 173F atto ad essere fissato in testa al montante verticale.
Il supporto 751 è composto dal 751M + 173F + dado e bullone, il tutto fornito disassemblato.
disegni tecnici e misure
| Misura | a mm |
b mm |
c mm |
d mm |
e mm |
Peso approx. Kg |
Q.tà per confezione* |
|---|---|---|---|---|---|---|---|
| C42 | 87 | 26 | 31 | 0.14 | 260 |
i tubi modello D48 sono anche noti come “tubi Innocenti” o “tubi Dalmine”
* È possibile acquistare i giunti in quantità desiderate, non necessariamente a confezioni intere.
Le quantità per confezione possono essere soggette a variazioni senza preavviso.
I dati riportati sono indicativi, pesi e dimensioni sono soggetti a tolleranze di fabbricazione e possono subire variazioni senza preavviso.
