art. 170

giunto Interclamp 170170 Clip monolaterale per griglia

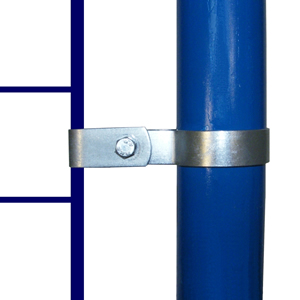

Serve per unire un pannello grigliato che risulti centrato secondo l’asse del tubo. Per due ganci contrapposti, fare riferimento al 171. Questo giunto può essere usato senza la parte di vero e proprio aggancio per fissare altre tipologie di superfici come ad es. pannelli. La sede passante (verticale nella foto) non è idonea a realizzare il collegamento di due tubi concorrenti al suo interno.

N.B. Questo elemento è costruito in acciaio, non in ghisa malleabile.

disegni tecnici e misure

giunto Interclamp 170 - latogiunto Interclamp 170 - alto
Misura a
mm		 b
mm		 c
mm		 d
mm		 e
mm		 Peso
approx. Kg		 Q.tà per
confezione*
A27 50-64 24-38 0.06 250
B34 54-64 28-38 0.08 250
C42 60-70 34-44 0.08 240
D48 62-72 34-44 0.08 200
E60 70-80 45-55 0.08 150

i tubi modello D48 sono anche noti come “tubi Innocenti” o “tubi Dalmine”

* È possibile acquistare i giunti in quantità desiderate, non necessariamente a confezioni intere.
Le quantità per confezione possono essere soggette a variazioni senza preavviso.
I dati riportati sono indicativi, pesi e dimensioni sono soggetti a tolleranze di fabbricazione e possono subire variazioni senza preavviso.
