art. 161r

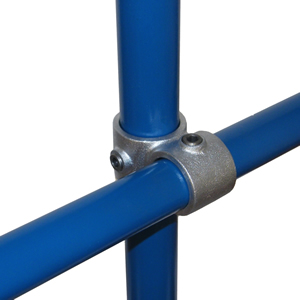

giunto Interclamp 161r161 Croce bracci sovrapposti
con riduzione



Serve a collegare due tubi a 90°, sovrapposti, di diametri diversi. Giunto inadatto a realizzare il collegamento di due tubi al suo interno.
Sebbene non siano omologati per le realizzazione di ponteggi edilizi, questi raccordi possono rappresentare in molte applicazione una valida alternativa ai classici giunti morsetti per tubi innocenti.

disegni tecnici e misure

giunto Interclamp 161r - latogiunto Interclamp 161r - alto
Misura a
mm
b
mm
c
mm
d
mm
e
mm
Peso
approx. Kg
Q.tà per
confezione*
B34/A27 36 0.28 105
C42/B34 45 0.42 81
D48/B34 48 0.45 54
D48/C42 51 0.53 40
E60/D48 60 0.75 28

i tubi modello D48 sono anche noti come “tubi Innocenti” o “tubi Dalmine”

* È possibile acquistare i giunti in quantità desiderate, non necessariamente a confezioni intere.
Le quantità per confezione possono essere soggette a variazioni senza preavviso.
I dati riportati sono indicativi, pesi e dimensioni sono soggetti a tolleranze di fabbricazione e possono subire variazioni senza preavviso.
