linea corrimano

Corrimano per disabili

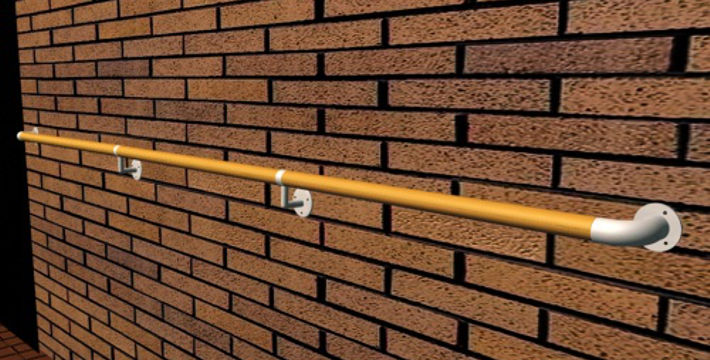

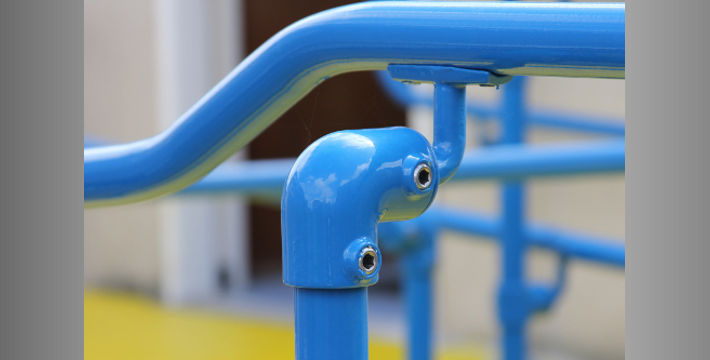

Il particolare evidenzia componibilita' e modularita' di supporti e accessori corrimano Linea Assist unite a esigenze di comfort per l'Utenza Allargata, cioe' buona prendibilita' e scorrevolezza al tatto senza ostacoli.

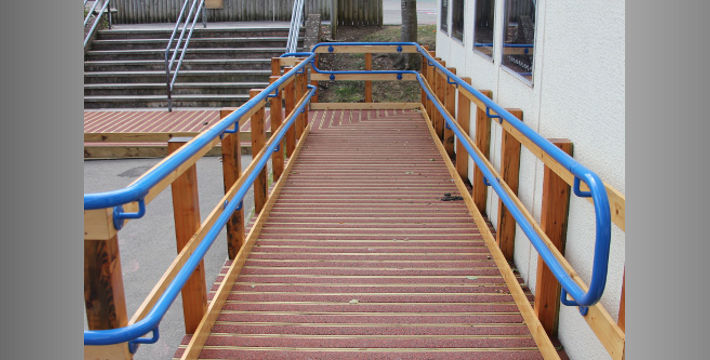

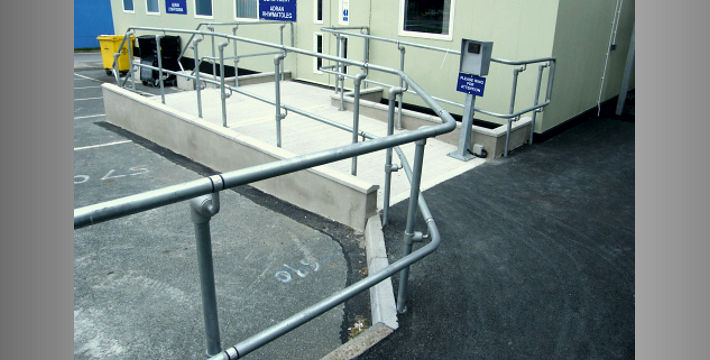

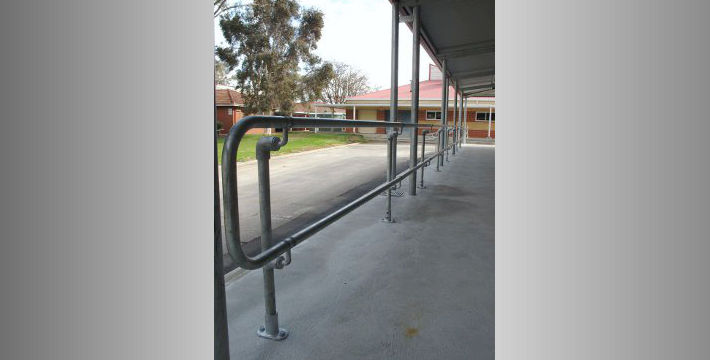

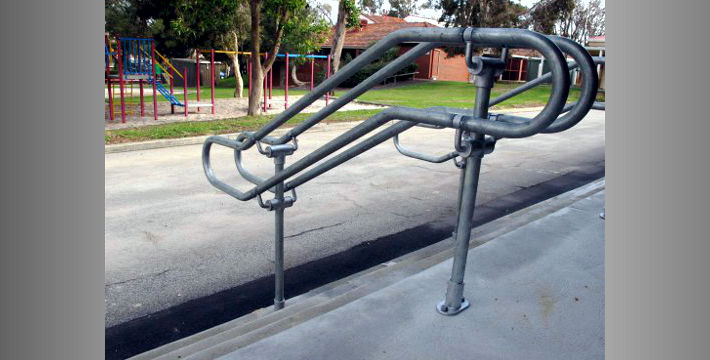

Corrimano disabili rampa esterna
Applicazione a colonnette di corrimano componibile tubolare con ritorno. Supporti e accessori corrimani Linea Assist combinati modularmene con giunti per tubi standard della gamma Interclamp.

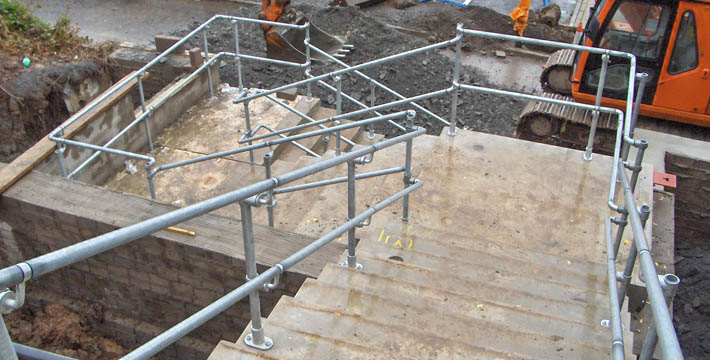

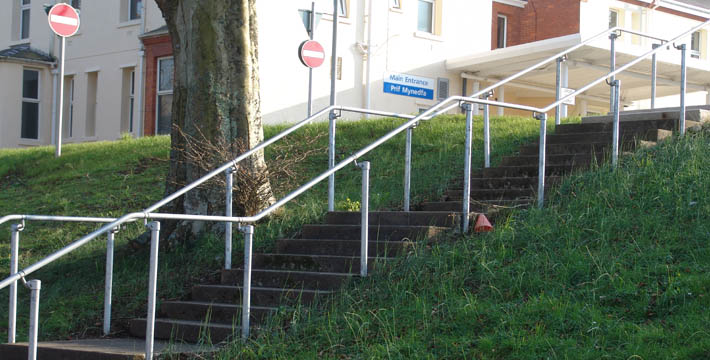

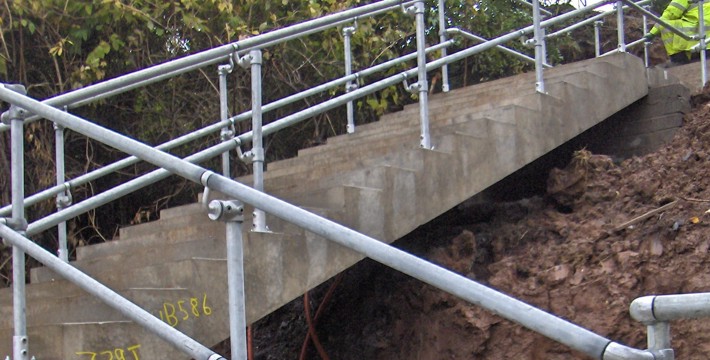

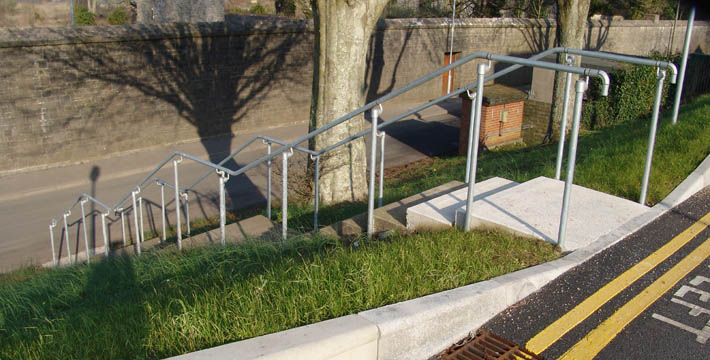

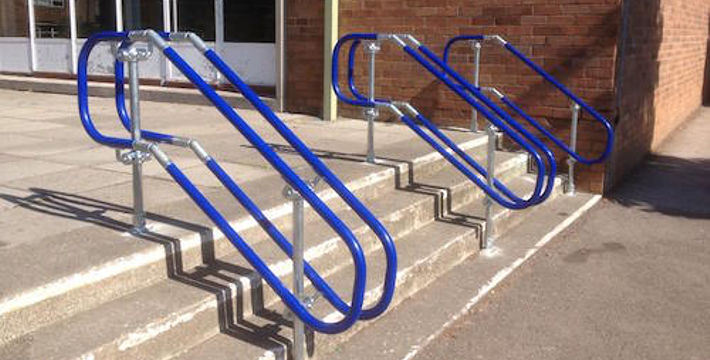

Corrimano disabili scala esterna
Scalinata esterna - vista dall’alto - con doppio corrimano parapetto tubolare Ø 42,4 (1” ¼) su colonnette Ø 48,3 (1” ½). Esempio di perfetta modularita' fra i supporti corrimano della linea Assist e i giunti per tubi standard Interclamp.

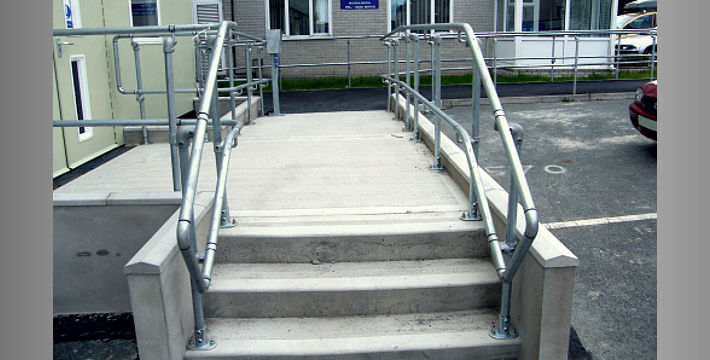

Corrimano disabili scala esterna
Scalinata esterna - vista dal basso - con doppio corrimano tubolare Ø 42,4 (1” ¼) su colonnette Ø 48,3 (1” ½). Esempio di perfetta modularita' fra i supporti corrimano parapetto della linea Assist e i giunti per tubi standard Interclamp.

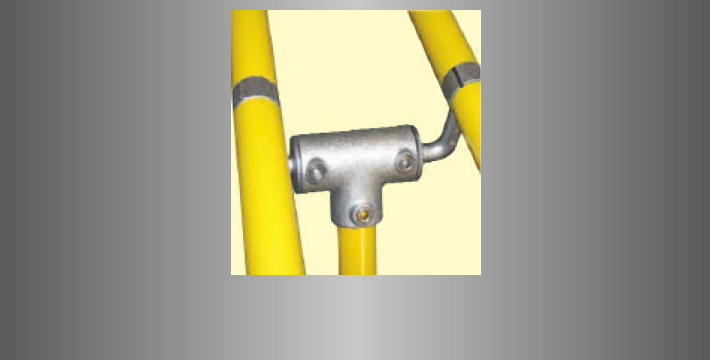

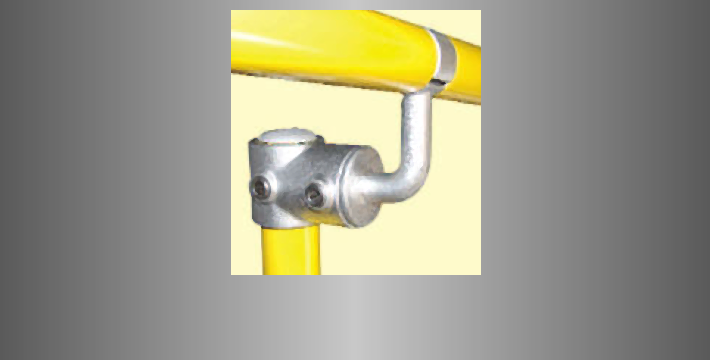

Punto di giunzione mediante supporto ad espansione di due tratti di corrimano monolaterale su colonnina
Tipica applicazione combinata di supporti Assist e giunti Interclamp - C42 nella costruzione di corrimani componibili Ø 42 (1” ¼)
Punto di giunzione mediante supporto ad espansione di due tratti di corrimano monolaterale su colonnina
Tipica applicazione combinata di supporti Assist e giunti Interclamp - C42 nella costruzione di corrimani componibili Ø 42 (1” ¼)

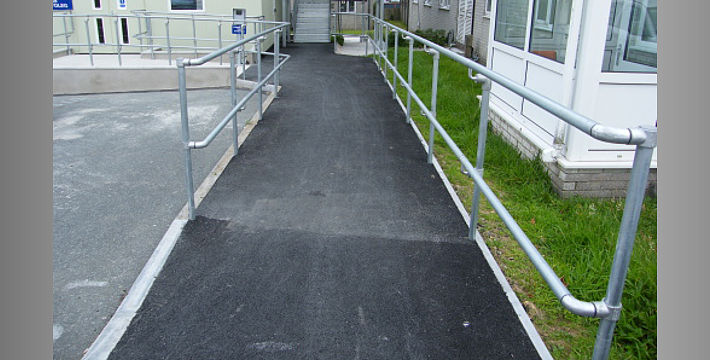

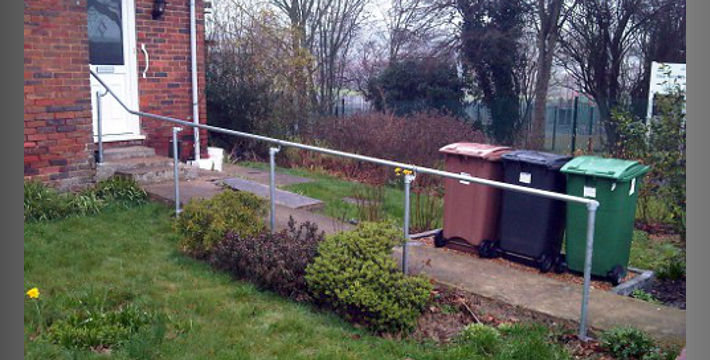

Corrimano esterno
Accesso pedonale con corrimano Assist monolaterale da entrambi i lati del percorso. Supporti mancorrente e intermedi montati su colonnine (tubi Ø 42,4 => 1” ¼).

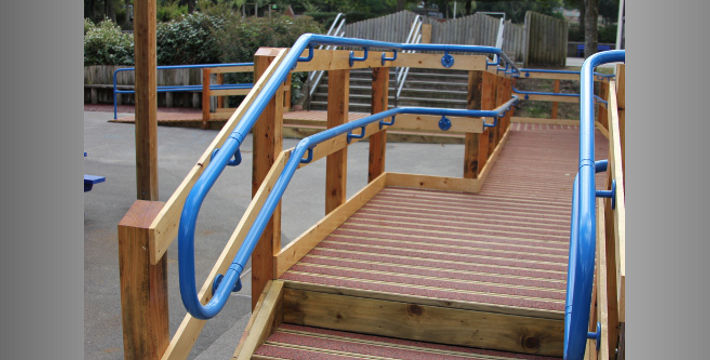

Curva corrimano esterno
L’immagine mostra la realizzazione del corrimano Assist in corrispondenza di una curvatura. Supporti mancorrente e intermedi montati su colonnine (tubi Ø 42,4 => 1” ¼).

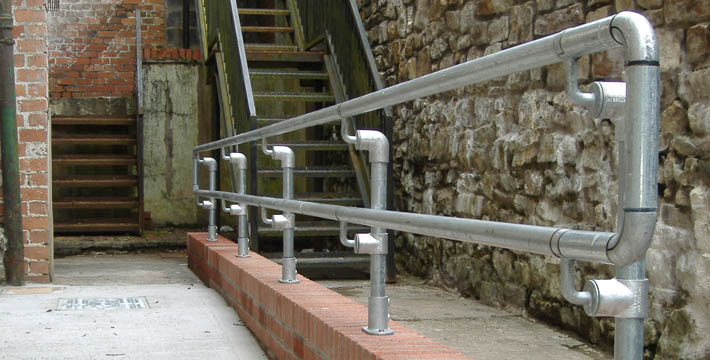

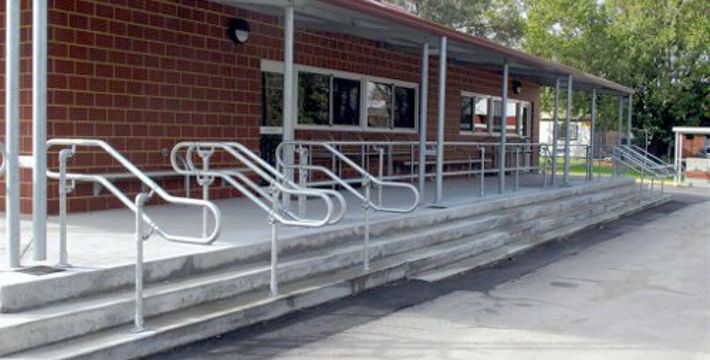

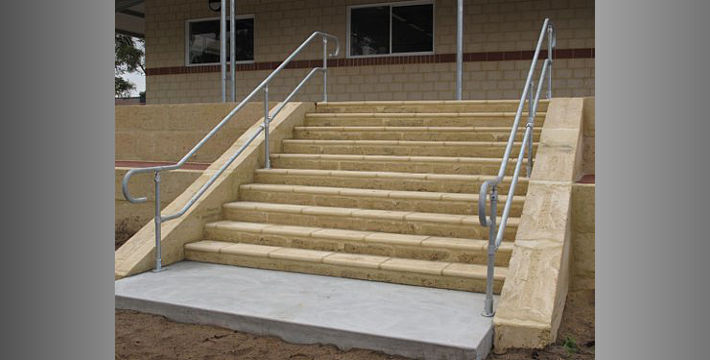

Corrimano scala esterna
L’immagine mostra la realizzazione di un doppio corrimano Assist con ritorno in corrispondenza di gradini. Supporti mancorrente e intermedi montati su colonnine (tubi Ø 42,4 => 1” ¼).

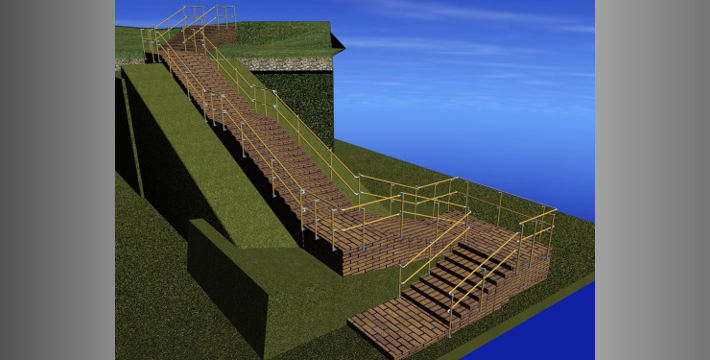

Corrimano disabili scala esterna
Scalinata multilivello con variazioni di direzione servita da corrimani parapetti su entrambi i lati. L'immagine evidenzia bene come l'uso combinato dei supporti corrimano della linea Assist con normali giunti per tubi Interclamp consenta la realizzazione rapida e sicura di strutture particolarmente complesse.

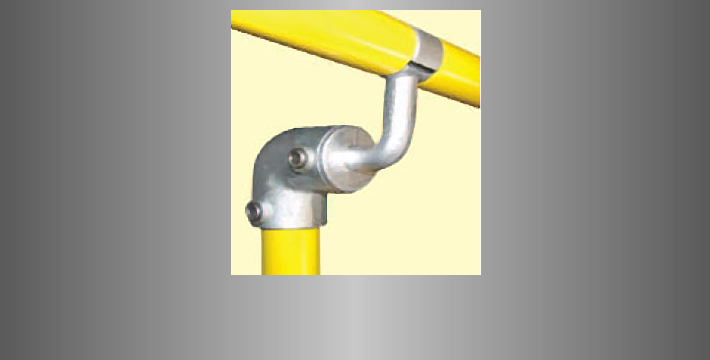

Punto di svincolo rampa-piano di corrimano monolaterale su colonnina
Tipica applicazione combinata di supporti Assist e giunti Interclamp - C42 nella costruzione di corrimani componibili Ø 42 (1” ¼)

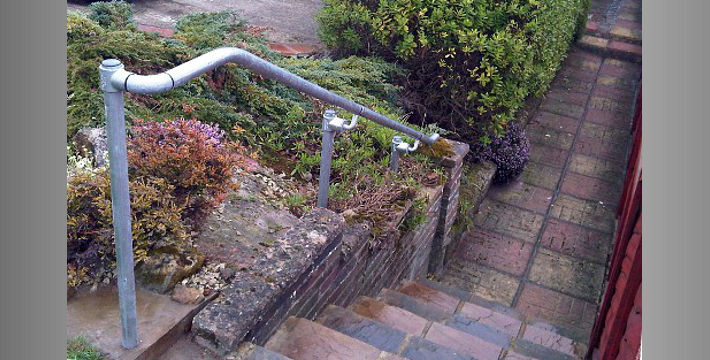

Corrimano disabili scala esterna
Scalinata con variazione di direzione e corrimano tubolare a colonna su entrambi lati. L'immagine della struttura, completamente realizzata con tubi standard in acciaio zincato, mette in evidenza la perfetta modularita' fra i supporti corrimano della linea Assist e i giunti per tubi standard Interclamp.

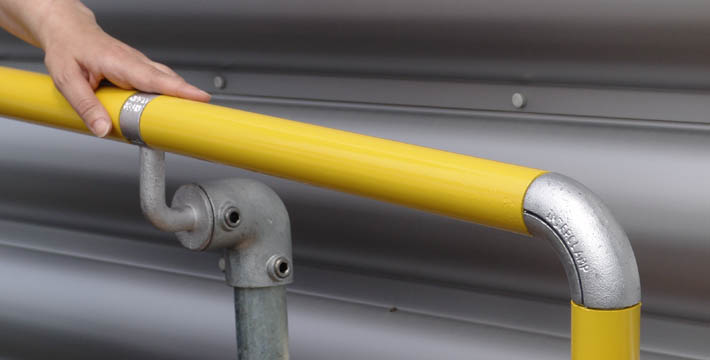

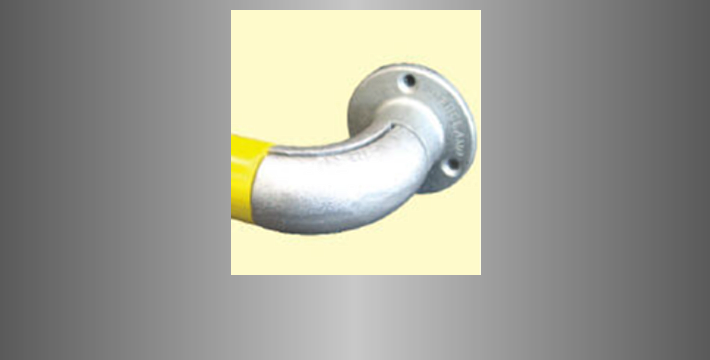

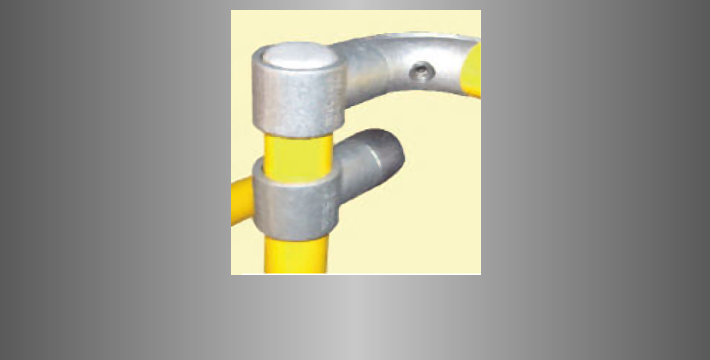

Terminale corrimano a parete
Tipica applicazione combinata di supporti Assist e giunti Interclamp - C42 nella costruzione di corrimani componibili Ø 42 (1” ¼)
Punto di giunzione mediante supporti ad espansione di due tratti di corrimano bilaterale su colonnina centrale
Tipica applicazione combinata di supporti Assist e giunti Interclamp - C42 nella costruzione di corrimani componibili Ø 42 (1” ¼)

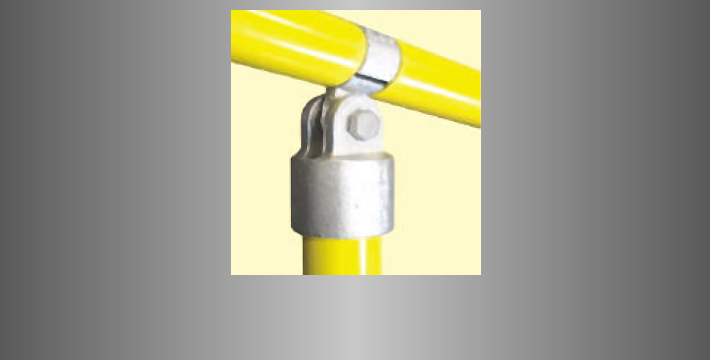

Punto di giunzione mediante supporto ad espansione con cerniera di due tratti di corrimano su colonnina complanare con lo stesso
Tipica applicazione combinata di supporti Assist e giunti Interclamp - C42 nella costruzione di corrimani componibili Ø 42 (1” ¼)

alcuni dei giunti usati in queste applicazioni

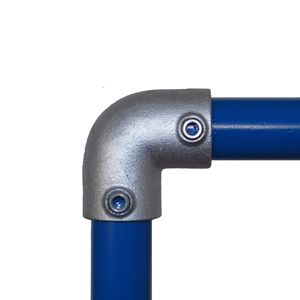

giunto 101 T cortogiunto 125 gomito 90°giunto 132 flangia base arrotondata

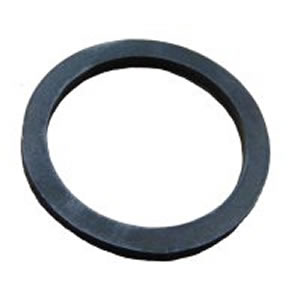

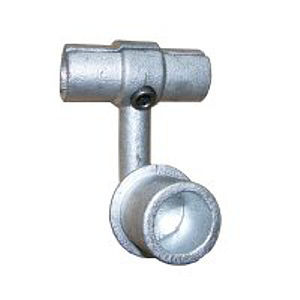

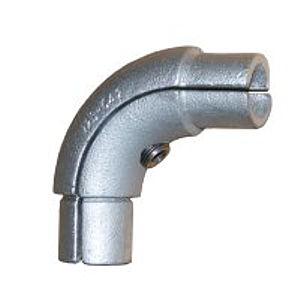

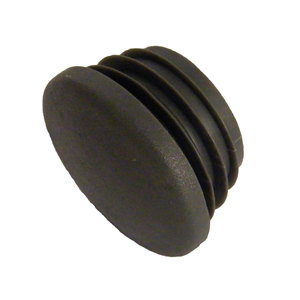

art. 133 tappi plasticaart. 725 Assist - gomitoart. 747 Assist - braccetto regolabileart. 797 Assist - O-Ring
